Suunnittelimme peditioita varten  antennia joka olisi helppo pystyttää. Päädyimme ratkaisuun jossa  on bandit 10, 15, 20, 30 ja 40.
Koska pisin lanka on luokkaa 10M on vavaksi otettu 12M pitkä  vapa.
radiaaleja on 3 kpl kullekin bandille, ne on kaikki sijoitettu harusten kanssa samaan ryhmään. Tarkoitus on että kun harukset kiinnitetään niin radiaalitkin ovat paikallaan,
Syöttöpiste on noin 4,5M maasta, vavan alla on 2kpl 2M pitkiä alumiiniputkia. radiaaleja on 3kpl kullekin bandille.

Huom. vapa lasikuitua, hiilikuitu ei sovi antennikäyttöön.


Alempana mittauskuvat kultakin bandilta ja kuten kuvista näkyy, melko hyvä.

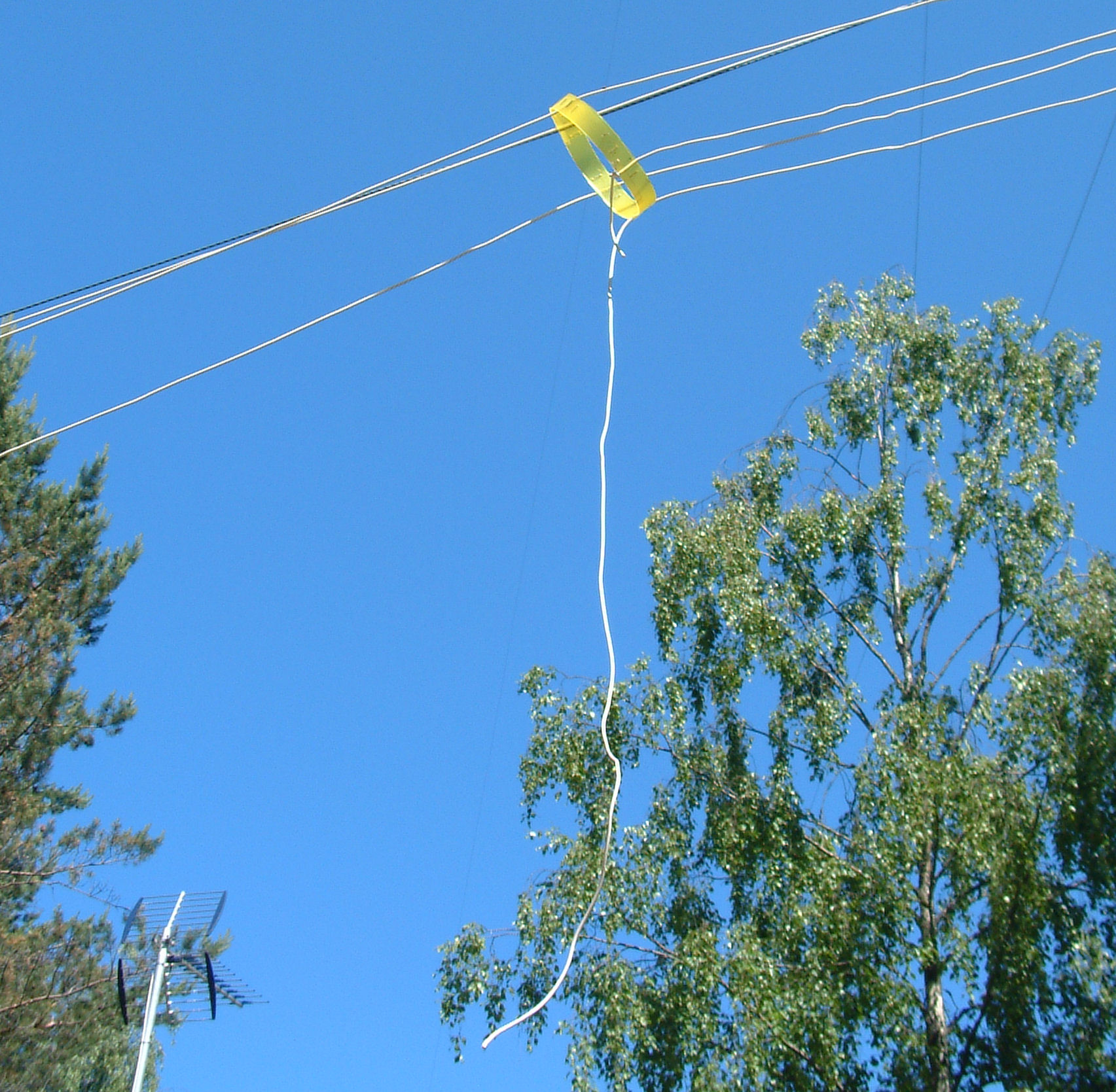

Radiaalit yhdessä ryhmässä harusnaruun ripustettuina, renkaat 0,5mm muoviliuskaa.

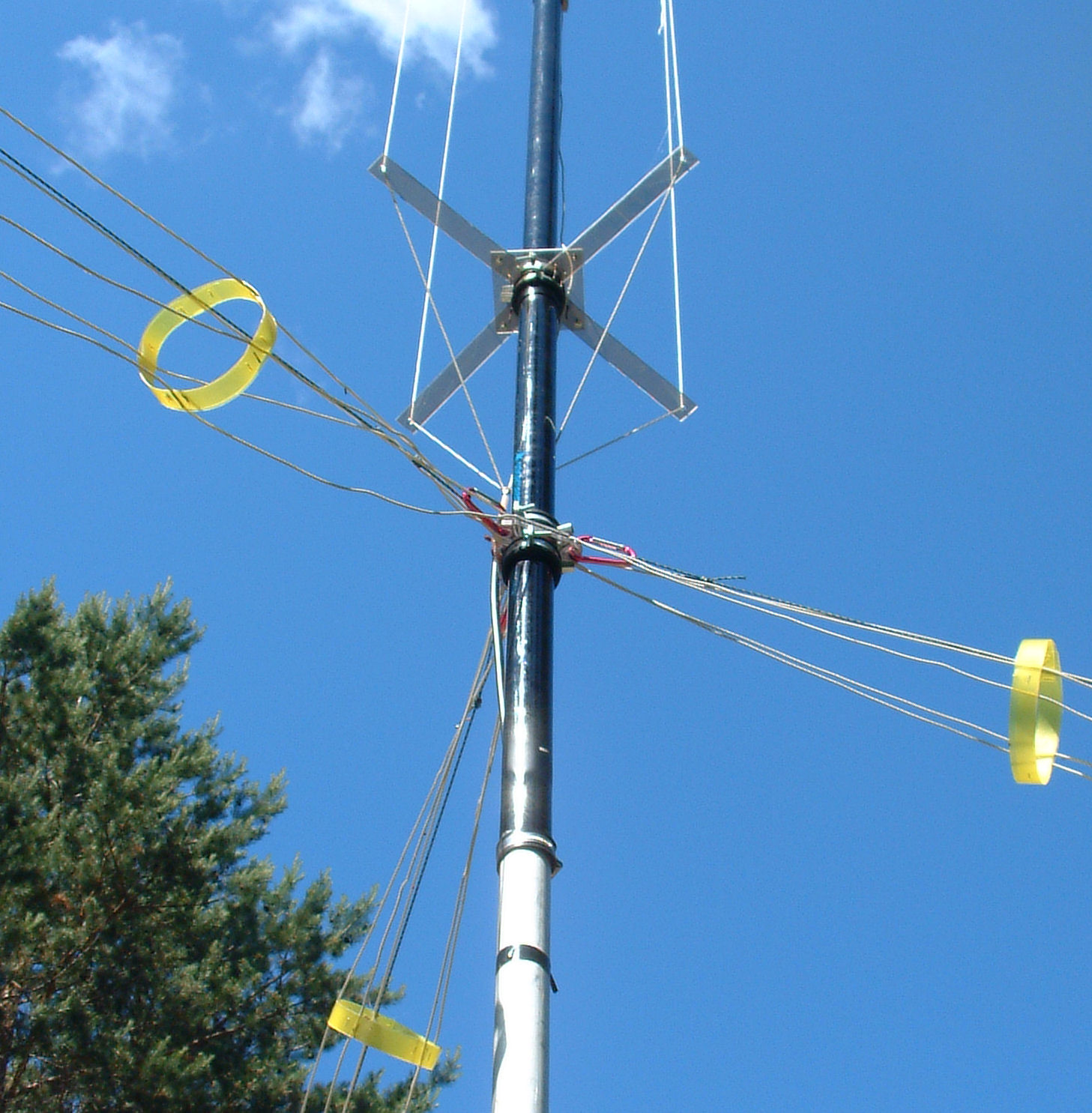

Syöttöpiste 4,5 m korkeudessa. 15m radiaali pää roikkuu vapaast 10 radiaalin lopun kohdalta.

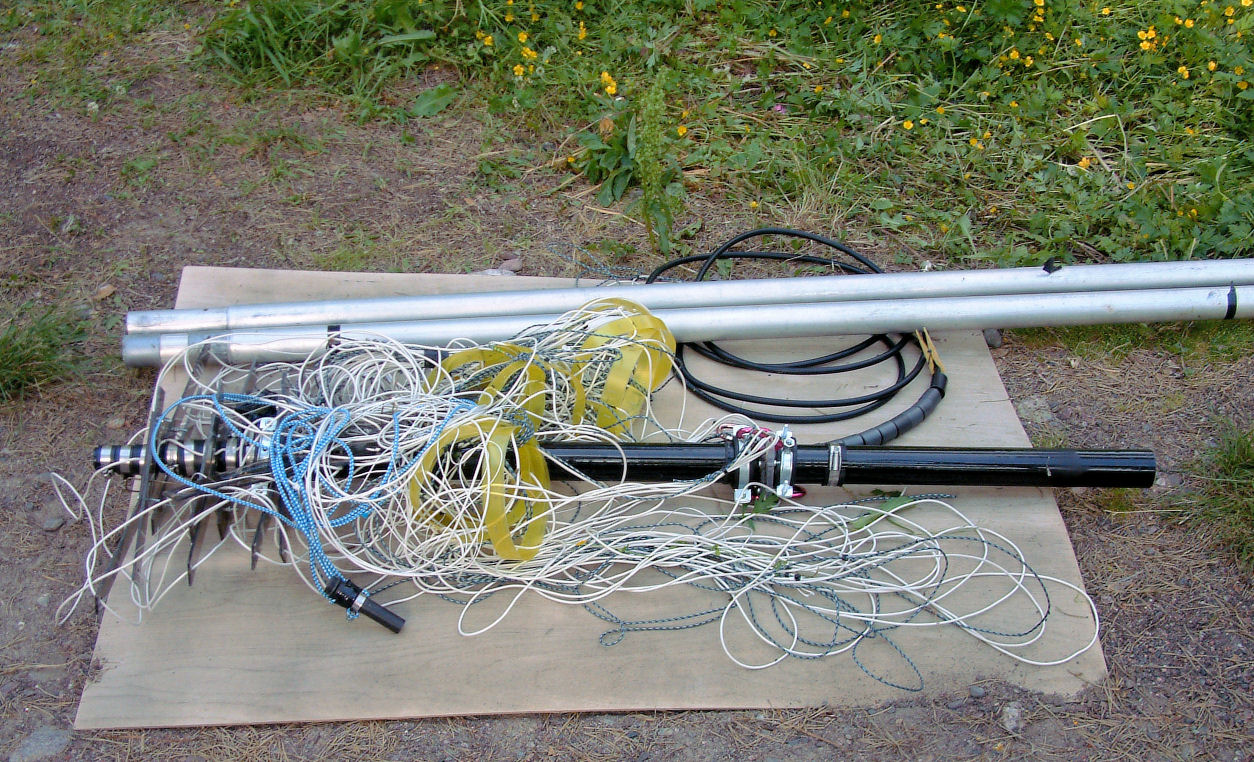

Kuvassa antenni läjättynä, valmiina pakattavaksi.
Alumiiniputket vielä ylipitkiä, lopullisessa varustuksessa
4 kpl 1,45m pitkiä putkia.
pakkaus noin 1,5x0,7x0,3m (ehkä?)
lankojen mitat:
40  säteilijä  9,69m  radiaalit   9,59m
30  säteilijä  7,05m  radiaalit   6,89m
20  säteilijä  5,04m  radiaalit   4,96m
15  säteilijä  3,43m  radiaalit   3,36m
10  säteilijä  2,60m  radiaalit   2,51m
mittauskäyrät alla.
Antenni pakattuna kuljetuslaatikkoon.
  1 kpl vapa / lanka ym hässäkkä
  4 kpl jalkaputkia a 148sm
  1 kpl syöttöjohto noin 15m.
  1 kela apunarua
  1 laatikko nauloja sokaksi (varalla)
  Kuljetuslaatikko suljettuna.
Kokonaispaino noin 21 Kg
